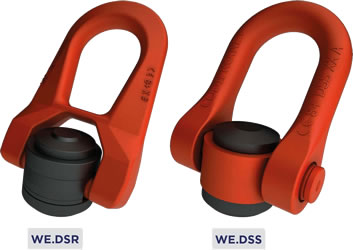

Olhais de Elevação DSS

O Olhal de elevação DSS tem uma dupla articulação. Foi especialmente concebido para elevações com rotação de carga. A sua dupla articulação permite alinhar-se perfeitamente com a eslinga.

Composto por um olhal de aço GRADUP que pode girar baixo carga. O olhal é articulado a 180° mas permite uma rotação a 360°.

Os olhais de elevação DSS têm um coeficiente de segurança 4 e 5, isto significa que a carga de ruptura é 4 a 5 vezes mais elevada do que a carga indicada na ficha técnica.

O modelo DSS está diponível na versão macho ou fêmea (FE.DSS).

Graças ao seu gabinete de estudos, a CODIPRO é capaz de de conceber olhais de elevação sob medida para poder responder ás necessidades específicas.

Cada olhal giratório de elevação se entrega com o seu manual de instruções assim que o certificado de confirmidade. São certificados ISOCada olhal giratório de elevação é entregue com um manual de instruções e um certificado de confirmidade. São certificados à ISO 14001 e ISO 9001 para respeitar os requisitos essenciais de segurança.

Olhais DSS GRADUP

O olhal de suspensão universal DSS foi especialmente concebido para o levantamento e rotação de cargas pesadas. A sua dupla articulação permite mantê-lo perfeitamente alinhado.

O olhal de suspensão DSS UP possui também uma passagem de manilha de grande abertura.

Olhal de aço GRADUP
Giratório baixo carga
Rotação a 360°
Coeficiente de segurança 4:1
Coeficiente de segurança 5:1
Zincagem
100% dos olhais são testados anti fissuras
Teste de fatiga
Código de rastreabilidade individual
Outras versões disponivéis sob pedido
Produção possível por unidade
Controle e reparação possível pela CODIPRO
Clips de rentenção dispoinvéis sob pedido
Cada olhal é entregue com o manual de instruções e certificado de conformidade
Entrega com certificado de conformidade
Certificado ISO 9001
Certificado ISO 14001
Fabricado em Luxemburgo

Olhais DSS GRADUP

O olhal de suspensão universal DSS foi especialmente concebido para o levantamento e rotação de cargas pesadas. A sua dupla articulação permite mantê-lo perfeitamente alinhado.

O olhal de suspensão DSS UP possui também uma passagem de manilha de grande abertura.

Download
Catálogo
Rosca Métrica

Download
Catálogo
Rosca em polegada

Especificações: Rosca Métrica

Reference	Diameter	SF 5:1 WLL (t)	SF 4:1 WLL (t)	Standard L1 (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
DSS M 24 UP	M 24 (x3)	4,50	5,50	36	160	19	61	31	70	98	73	149	33	5,4
DSS M 30 UP	M 30 (x3.5)	7,70	8,50	45	250	19	61	31	70	98	73	149	33	5,5
DSS M 33 UP	M 33 (x3.5)	8,50	10,50	50	250	19	61	31	70	98	73	149	33	5,5
DSS M 36 UP	M 36 (x4)	11,00	12,00	54	320	19	61	31	70	98	73	149	33	5,5
DSS M 36x3 UP	M 36 (x3)	11,00	12,00	54	320	19	61	31	70	98	73	149	33	5,5
DSS M 39 UP	M 39 (x4)	12,00	14,00	58	320	19	61	31	70	98	73	149	33	5,7
DSS M 42 UP	M 42 (x4,5)	13,00	15,00	63	400	19	61	31	70	98	73	149	33	5,8
DSS M 42x3 UP	M 42 (x3)	13,00	15,00	63	400	19	61	31	70	98	73	149	33	5,8
DSS M 45 UP	M 45 (x4,5)	14,50	16,00	63	400	19	61	31	70	98	73	149	33	5,9
DSS M 48 UP	M 48 (x5)	17,00	20,00	68	600	19	79	38	90	123	91	182	45	11,0
DSS M 48x3 UP	M 48 (x3)	17,00	20,00	68	600	19	79	38	90	123	91	182	45	11,0
DSS M 48x4 UP	M 48 (x4)	17,00	20,00	68	600	19	79	38	90	123	91	182	45	11,0
DSS M 52 UP	M 52 (x5)	19,00	20,00	68	600	19	79	38	90	123	91	182	45	12,2
DSS M 56 UP	M 56 (x5,5)	22,00	25,00	78	600	19	79	38	90	123	91	182	45	11,3
DSS M 56x4 UP	M 56 (x4)	22,00	25,00	78	600	19	79	38	90	123	91	182	45	11,4
DSS M 64 UP	M 64 (x6)	25,00	32,10	90	600	19	79	38	95	123	91	182	45	12,2
DSS M 64x4 UP	M 64 (x4)	25,00	32,10	90	600	19	79	38	95	123	91	182	45	12,2
DSS M 72 UP	M 72 (x6)	22,00	25,00	90	600	19	79	38	95	123	91	182	45	14,0
DSS M 72x4 UP	M 72 (x4)	22,00	25,00	90	600	19	79	38	95	123	91	182	45	14,0
DSS M 80 UP	M 80 (x6)	25,00	32,10	90	600	19	79	38	100	123	91	182	45	15,0
DSS M 90 UP	M 90 (x6)	25,00	32,10	90	600	19	79	38	100	123	91	182	45	15,5
DSS M 100 UP	M 100 (x6)	25,00	32,10	90	600	19	79	38	110	123	91	182	45	16,5

Especificações: Rosca em Polegada

Reference	Diameter	SF 5:1 WLL (lbs)	SF 4:1 WLL (lbs)	Standard L1 (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
DSS U 100 UP	UNC 1’’-8	10000	13000	36	125	19	61	31	70	98	73	149	33	5,4
DSS U 125 UP	UNC 1" 1/4-7	15000	19000	45	200	19	61	31	70	98	73	149	33	5,4
DSS U 138 UP	UNC 1" 3/8-6	21000	22000	54	240	19	61	31	70	98	73	149	33	5,4
DSS U 150 UP	UNC 1" 1/2-6	22000	27000	54	240	19	61	31	70	98	73	149	33	5,4
DSS U 175 UP	UNC 1" 3/4-5	27000	33000	63	300	19	61	31	70	98	73	149	33	5,9
DSS U 200 UP	UNC 2"-4,5	38000	50000	76	450	19	79	38	90	123	91	182	45	11,1
DSS U 250 UP	UNC 2" 1/2-4	48500	55000	90	450	19	79	38	95	123	91	182	45	12,2

Olhais DSS 8UN

O olhal de suspensão universal DSS 8UN foi especialmente concebido para o levantamento e rotação de cargas pesadas. A sua dupla articulação permite mantê-lo perfeitamente alinhado.

O olhal de suspensão DSS UP possui também uma passagem de manilha de grande abertura, normalmente utilizados nas industrias do segmento Offshore.

Olhal de aço
Giratório baixo carga
Rotação a 360°
Coeficiente de segurança 4:1
Coeficiente de segurança 5:1
Zincagem
100% dos olhais são testados anti fissuras
Teste de fatiga
Código de rastreabilidade individual
Outras versões disponivéis sob pedido
Produção possível por unidade
Controle e reparação possível pela CODIPRO
Clips de rentenção dispoinvéis sob pedido
Cada olhal é entregue com o manual de instruções e certificado de conformidade
Entrega com certificado de conformidade
Certificado ISO 9001
Certificado ISO 14001
Fabricado em Luxemburgo

Olhais DSS GRADUP

O olhal de suspensão universal DSS foi especialmente concebido para o levantamento e rotação de cargas pesadas. A sua dupla articulação permite mantê-lo perfeitamente alinhado.

O olhal de suspensão DSS UP possui também uma passagem de manilha de grande abertura.

Download
Catálogo
Rosca Métrica

Download
Catálogo
Rosca em polegada

Especificações: Rosca Métrica

Reference	Diameter	SF 5:1 WLL (t)	SF 4:1 WLL (t)	Standard L1 (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
DSS M 24 UP	M 24 (x3)	4,50	5,50	36	160	19	61	31	70	98	73	149	33	5,4
DSS M 30 UP	M 30 (x3.5)	7,70	8,50	45	250	19	61	31	70	98	73	149	33	5,5
DSS M 33 UP	M 33 (x3.5)	8,50	10,50	50	250	19	61	31	70	98	73	149	33	5,5
DSS M 36 UP	M 36 (x4)	11,00	12,00	54	320	19	61	31	70	98	73	149	33	5,5
DSS M 36x3 UP	M 36 (x3)	11,00	12,00	54	320	19	61	31	70	98	73	149	33	5,5
DSS M 39 UP	M 39 (x4)	12,00	14,00	58	320	19	61	31	70	98	73	149	33	5,7
DSS M 42 UP	M 42 (x4,5)	13,00	15,00	63	400	19	61	31	70	98	73	149	33	5,8
DSS M 42x3 UP	M 42 (x3)	13,00	15,00	63	400	19	61	31	70	98	73	149	33	5,8
DSS M 45 UP	M 45 (x4,5)	14,50	16,00	63	400	19	61	31	70	98	73	149	33	5,9
DSS M 48 UP	M 48 (x5)	17,00	20,00	68	600	19	79	38	90	123	91	182	45	11,0
DSS M 48x3 UP	M 48 (x3)	17,00	20,00	68	600	19	79	38	90	123	91	182	45	11,0
DSS M 48x4 UP	M 48 (x4)	17,00	20,00	68	600	19	79	38	90	123	91	182	45	11,0
DSS M 52 UP	M 52 (x5)	19,00	20,00	68	600	19	79	38	90	123	91	182	45	12,2
DSS M 56 UP	M 56 (x5,5)	22,00	25,00	78	600	19	79	38	90	123	91	182	45	11,3
DSS M 56x4 UP	M 56 (x4)	22,00	25,00	78	600	19	79	38	90	123	91	182	45	11,4
DSS M 64 UP	M 64 (x6)	25,00	32,10	90	600	19	79	38	95	123	91	182	45	12,2
DSS M 64x4 UP	M 64 (x4)	25,00	32,10	90	600	19	79	38	95	123	91	182	45	12,2
DSS M 72 UP	M 72 (x6)	22,00	25,00	90	600	19	79	38	95	123	91	182	45	14,0
DSS M 72x4 UP	M 72 (x4)	22,00	25,00	90	600	19	79	38	95	123	91	182	45	14,0
DSS M 80 UP	M 80 (x6)	25,00	32,10	90	600	19	79	38	100	123	91	182	45	15,0
DSS M 90 UP	M 90 (x6)	25,00	32,10	90	600	19	79	38	100	123	91	182	45	15,5
DSS M 100 UP	M 100 (x6)	25,00	32,10	90	600	19	79	38	110	123	91	182	45	16,5

Especificações: Rosca em Polegada

Reference	Diameter	SF 5:1 WLL (lbs)	SF 4:1 WLL (lbs)	Standard L1 (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
DSS U 100 UP	UNC 1’’-8	10000	13000	36	125	19	61	31	70	98	73	149	33	5,4
DSS U 125 UP	UNC 1" 1/4-7	15000	19000	45	200	19	61	31	70	98	73	149	33	5,4
DSS U 138 UP	UNC 1" 3/8-6	21000	22000	54	240	19	61	31	70	98	73	149	33	5,4
DSS U 150 UP	UNC 1" 1/2-6	22000	27000	54	240	19	61	31	70	98	73	149	33	5,4
DSS U 175 UP	UNC 1" 3/4-5	27000	33000	63	300	19	61	31	70	98	73	149	33	5,9
DSS U 200 UP	UNC 2"-4,5	38000	50000	76	450	19	79	38	90	123	91	182	45	11,1
DSS U 250 UP	UNC 2" 1/2-4	48500	55000	90	450	19	79	38	95	123	91	182	45	12,2

Olhais SS.DSS

O olhal de suspensão universal inoxidável SS.DSS é especialmente concebido para a elevação e rotação de cargas pesadas. Graças à sua versão inoxidável, o olhal de suspensão universal inoxidável SS.DSS M 24 pode ser utilizado em ambientes húmidos, corrosivos, químicos, marítimos, etc. O olhal de suspensão universal inoxidável SS.DSS possui também uma passagem de argola bastante larga.

Giratório baixo carga
Rotação a 360°
Articulação a 180°
Coeficiente de segurança 4:1
Coeficiente de segurança 5:1
100% dos olhais são testados anti fissuras
Teste de fatiga
Aço inoxidável 316L
Código de rastreabilidade individual
Outras versões disponivéis sob pedido
Produção possível por unidade
Controle e reparação possível pela CODIPRO
Cada olhal é entregue com o manual de instruções e certificado de conformidade
Entrega com certificado de conformidade
Certificado ISO 9001
Certificado ISO 14001
Fabricado em Luxemburgo

Olhais SS.DSS GRADUP

Download
Catálogo
Rosca Métrica

Download
Catálogo
Rosca em polegada

Especificações: Rosca Métrica

Reference	Diameter	SF 5:1 WLL (t)	SF 4:1 WLL (t)	Standard L1 (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
SS.DSS M 24	M 24 (x3)	2,70	2,70*	36	160	19	61	31	70	98	73	149	30	5,2
SS.DSS M 30	M 30 (x3.5)	3,50	3,50*	45	250	19	61	31	70	98	73	149	30	5,2
SS.DSS M 33	M 33 (x3.5)	3,50	3,50*	50	250	19	61	31	70	98	73	149	30	5,2
SS.DSS M 36	M 36 (x4)	5,00	5,00*	54	320	19	61	31	70	98	73	149	30	5,2
SS.DSS M 36x3	M 36 (x3)	5,00	5,00*	54	320	19	61	31	70	98	73	149	30	5,2
SS.DSS M 39	M 39 (x4)	5,00	5,00*	54	320	19	61	31	70	98	73	149	30	5,4
SS.DSS M 42	M 42 (x4,5)	6,00	6,00*	63	400	19	61	31	70	98	73	149	30	5,4
SS.DSS M 42x3	M 42 (x3)	6,00	6,00*	63	400	19	61	31	70	98	73	149	30	5,4
SS.DSS M 45	M 45 (x4,5)	/*	6,00	63	400	19	61	31	70	98	73	149	30	5,7
SS.DSS M 48	M 48 (x5)	/*	6,40	68	600	19	79	38	90	123	91	182	41	11,0
SS.DSS M 48x3	M 48 (x3)	/*	6,40	68	600	19	79	38	90	123	91	182	41	11,0
SS.DSS M 48x4	M 48 (x4)	/*	6,40	68	600	19	79	38	90	123	91	182	41	11,0
SS.DSS M 52	M 52 (x5)	/*	6,40	68	600	19	79	38	90	123	91	182	41	12,2
SS.DSS M 56	M 56 (x5,5)	/*	8,00	78	600	19	79	38	90	123	91	182	41	11,3
SS.DSS M 56x4	M 56 (x4)	/*	8,00	78	600	19	79	38	90	123	91	182	41	11,4

Especificações: Rosca em Polegada

Reference	Diameter	SF 5:1 WLL (lbs)	SF 4:1 WLL (lbs)	Standard L1 (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
SS.DSS U 100	UNC 1’’-8	6000	6000	40	125	3/4"	61	31	70	98	73	149	30	5,2
SS.DSS U 125	UNC 1" 1/4-7	7500	7500	45	200	3/4"	61	31	70	98	73	149	30	5,2
SS.DSS U 138	UNC 1" 3/8-6	7500	7500	54	240	3/4"	61	31	70	98	73	149	30	5,2
SS.DSS U 150	UNC 1" 1/2-6	11000	11000	61	240	3/4"	61	31	70	98	73	149	30	5,4
SS.DSS U 200	UNC 1" 3/4-5	/*	14000	76	450	3/4"	79	38	90	123	91	182	41	11,1

Olhais SS.FE.DSS

Proporcionando uma elevada CMU por olhal, o olhal de suspensão fêmea universal inoxidável SS.FE.DSS é especialmente concebido para a elevação e rotação de cargas pesadas. Graças à sua versão inoxidável (FE), pode ser utilizado em ambientes húmidos, corrosivos, químicos, marítimos, etc. Tal como todos os olhais de suspensão fêmea da nossa gama, o olhal SS.FE.DSS pode ser utilizado com hastes roscadas de diferentes comprimentos. A argola do olhal de suspensão SS.FE.DSS possui igualmente uma passagem bastante larga. A sua dupla articulação permite mantê-lo perfeitamente alinhado.

Olhais SS.FE.DSS

Download
Catálogo
Rosca Métrica

Download
Catálogo
Rosca em polegada

Especificações: Rosca Métrica

Reference	Diameter	SF 5:1 WLL (t)	SF 4:1 WLL (t)	L Maxi (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
SS.FE.DSS M 24	M 24 (x3)	2,70	2,70	66	160	50	66	31	70	98	73	149	30	5,8
SS.FE.DSS M 30	M 30 (x3.5)	3,50	3,50	66	250	50	66	31	70	98	73	149	30	5,8
SS.FE.DSS M 33	M 33 (x3.5)	3,50	3,50	66	250	50	66	31	70	98	73	149	30	5,8
SS.FE.DSS M 36	M 36 (x4)	5,00	5,00	66	320	50	66	31	70	98	73	149	30	5,8

Especificações: Rosca em Polegada

Reference	Diameter	SF 5:1 WLL (lbs)	SF 4:1 WLL (lbs)	L Maxi (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
SS.FE.DSS U 100	UNC 1’’-8	6000	6000	66	125	50	66	31	70	98	73	149	30	5,4
SS.FE.DSS U 125	UNC 1" 1/4-7	7500	7500	66	200	50	66	31	70	98	73	149	30	5,4
SS.FE.DSS U 138	UNC 1" 3/8-6	7500	7500	66	240	50	66	31	70	98	73	149	30	5,4
SS.FE.DSS U 150	UNC 1" 1/2-6	11000	11000	89	240	60	89	38	95	123	91	182	41	12,0

Olhais FE.DSS GRADUP

O olhal de suspensão fêmea universal FE.DSS UP é especialmente concebido para a elevação e rotação de cargas pesadas. Pode ser utilizado com hastes roscadas de diferentes comprimentos.

O olhal de suspensão universal inoxidável FE.DSSUP possui também uma passagem de argola bastante larga.

Pode ser utilizado com hastes roscadas de diferentes comprimentos.

Olhal de aço GRADUP
Giratório baixo carga
Rotação a 360°
Articulação a 180°
Coeficiente de segurança 4:1
Coeficiente de segurança 5:1
Zincagem
100% dos olhais são testados anti fissuras
Teste de fatiga
Código de rastreabilidade individual
Outras versões disponivéis sob pedido
Produção possível por unidade
Controle e reparação possível pela CODIPRO
Clips de rentenção dispoinvéis sob pedido
Cada olhal é entregue com o manual de instruções e certificado de conformidade
Entrega com certificado de conformidade
Certificado ISO 9001
Certificado ISO 14001
Fabricado em Luxemburgo

Olhais FE.DSS GRADUP

O olhal de suspensão fêmea universal FE.DSS UP é especialmente concebido para a elevação e rotação de cargas pesadas. Pode ser utilizado com hastes roscadas de diferentes comprimentos.

O olhal de suspensão universal inoxidável FE.DSSUP possui também uma passagem de argola bastante larga.

Pode ser utilizado com hastes roscadas de diferentes comprimentos.

Download
Catálogo
Rosca Métrica

Especificações: Rosca Métrica

Reference	Diameter	SF 5:1 WLL (t)	SF 4:1 WLL (t)	L Maxi (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
FE. DSS M 24 UP	M 24 (x3)	4,50	5,50	66	160	50	66	31	70	98	73	149	33	5,8
FE.DSS M 27 UP	M 27 (x3)	5,20	6,50	66	200	50	66	31	70	98	73	149	33	5,8
FE.DSS M 30 UP	M 30 (x3.5)	7,50	8,50	66	250	50	66	31	70	98	73	149	33	5,8
FE.DSS M 33 UP	M 33 (x3.5)	8,00	10,50	66	250	50	66	31	70	98	73	149	33	5,8
FE.DSS M 36 UP	M 36 (x4)	10,00	12,00	66	320	50	66	31	70	98	73	149	33	5,8
FE.DSS M 39 UP	M 39 (x4)	12,00	14,00	89	320	60	89	38	95	123	91	182	45	12,0
FE.DSS M 42 UP	M 42 (x4,5)	13,00	15,00	89	400	60	89	38	95	123	91	182	45	12,0
FE.DSS M 45 UP	M 45 (x4,5)	14,50	16,00	89	400	60	89	38	95	123	91	182	45	12,0
FE.DSS M 48 UP	M 48 (x5)	17,00	20,00	89	600	60	89	38	95	123	91	182	45	12,0
FE.DSS M 52 UP	M 52 (x5)	19,00	21,00	89	600	60	89	38	95	123	91	182	45	12,0

Especificações: Rosca em Polegada

Reference	Diameter	SF 5:1 WLL (lbs)	SF 4:1 WLL (lbs)	L Maxi (mm)	Torque (Nm)	S (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
FE.DSS UP U 100	UNC 1’’-8	10000	13000	66	125	50	66	31	70	98	73	149	33	5,8
FE.DSS UP U 125	UNC 1" 1/4-7	15000	19000	66	200	50	66	31	70	98	73	149	33	5,8
FE.DSS UP U 138	UNC 1" 3/8-6	21000	22000	66	240	50	66	31	70	98	73	149	33	5,8
FE.DSS UP U 150	UNC 1" 1/2-6	22000	27000	89	240	60	89	38	95	123	91	182	45	12,0
FE.DSS UP U 200	UNC 2" 4,5	38000	50000	89	450	60	89	38	95	123	91	182	45	12,0

Olhais WE.DSR e WE.DSS

Os olhais de elevação soldaveis com dupla articulação WE.DSR e WE.DSS foram especialmente concebidos para levantamentos com rotação. A sua dupla articulação permite mantê-lo perfeitamente alinhado.

Giratório baixo carga
Rotação a 360°
Coeficiente de segurança 5:1
Zincagem
100% dos olhais são testados anti fissuras
Teste de fatiga
Possibilidade dupla de aperto
Código de rastreabilidade individual
Outras versões disponivéis sob pedido
Produção possível por unidade
Controle e reparação possível pela CODIPRO
Clips de rentenção dispoinvéis sob pedido
Cada olhal é entregue com o manual de instruções e certificado de conformidade
Entrega com certificado de conformidade
Certificado ISO 9001
Certificado ISO 14001
Fabricado em Luxemburgo

Olhais WE.DSR e WE.DSS

Download
Catálogo

Especificações: Rosca Métrica

Reference	SF 5:1 WLL (t)	a (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	Weight (kg)
WE.DSR 2	2,00	5	44	40	45	53	38	17	76	20	0,9
WE.DSR 5	5,00	6	60	55	60	83	55	25	115	24	2,6

Reference	SF 5:1 WLL (t)	a (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
WE.DSS 10	10,00	7	74	44	70	104	73	149	33	5,5

Especificações: Rosca em Polegada

Reference	SF 5:1 WLL (lbs)	L Maxi (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)		Weight (kg)
WE.DSR 2	4400	5	44	40	45	53	38	17	76	20	0,9
WE.DSR 5	11000	6	60	55	60	83	55	25	115	24	2,6

Reference	SF 5:1 WLL (lbs)	L Maxi (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Weight (kg)
WE.DSS 10	22000	7	74	44	70	104	73	149	33	5,5
